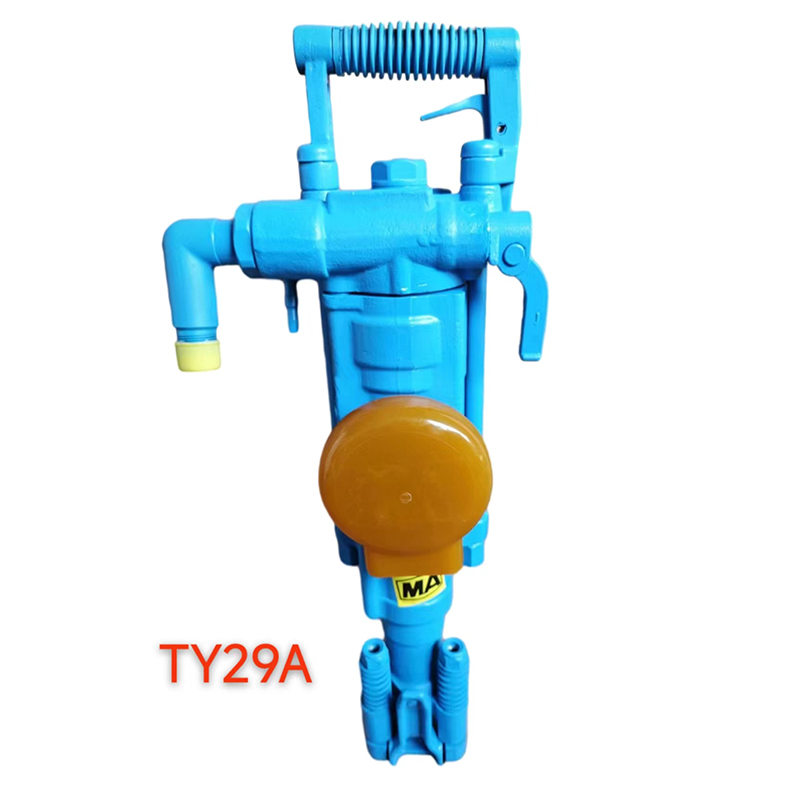

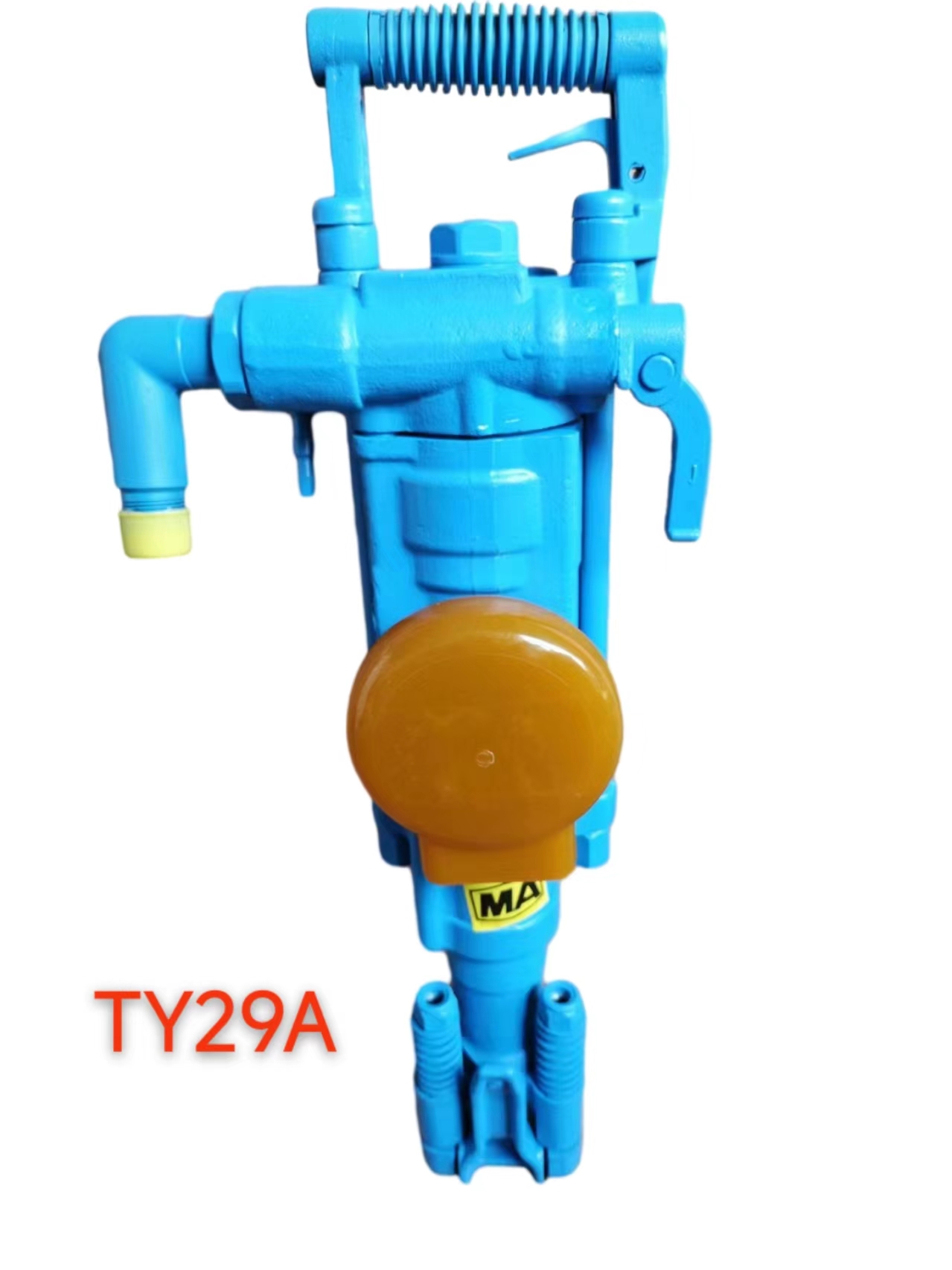

YT29A
| الكمية: | |
|---|---|

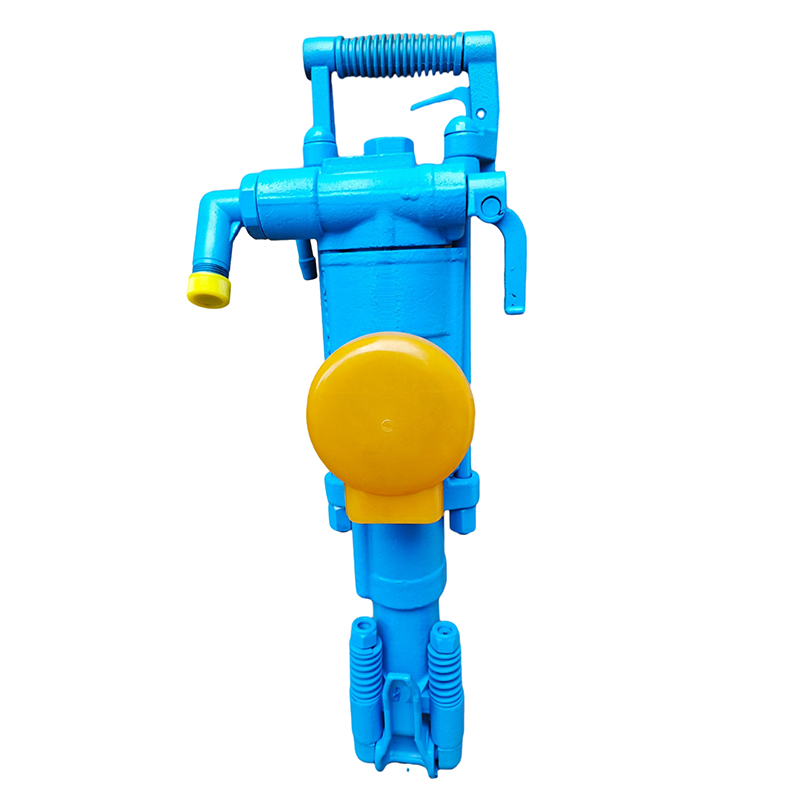

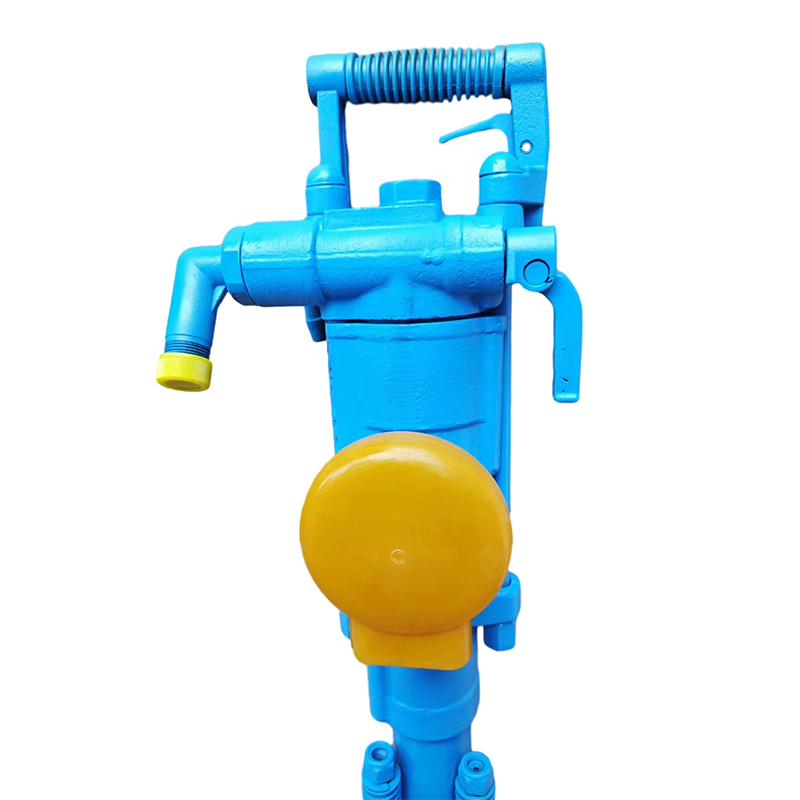

تم تصميم مثقاب الصخور المحمول باليد الهوائي Y26 لمشغلي التعدين، وفرق إنشاء السكك الحديدية، ومقاولي مشاريع الري، وفرق إدارة المحاجر التي تقوم بعمليات الحفر في التكوينات الصخرية المتوسطة الصلابة إلى الصلبة. تدعم هذه الوحدة طرق الحفر الجافة والرطبة عبر مواضع الحفر الأفقية والرأسية والزاوية، مع عمق حفر يصل إلى 5 أمتار. تم تصنيع Y26 بمكونات فولاذية عالية الجودة، ويعمل ضمن نطاق ضغط قياسي يبلغ 0.4-0.63 ميجا باسكال والذي يتوافق مع تكوينات ضواغط الهواء الصناعية الشائعة الموجودة في معظم مواقع البناء والتعدين. يوازن الإطار الذي يبلغ وزنه 26 كجم بين القدرة على المناورة وقوة التأثير، مما يسمح للمشغلين بالحفاظ على أداء ثابت عبر نوبات العمل الممتدة دون إرهاق مفرط. باعتباره عرضًا مباشرًا من الشركة المصنعة، يأتي مثقاب الصخور هذا مزودًا بتوافق عالمي مع قطع الغيار ودعم فني كامل لتقليل وقت التوقف التشغيلي لفرق المشتريات التجارية التي تدير أساطيل المعدات الكبيرة.
المعلمة |
قياس |
|---|---|
نموذج |
Y26 |
وزن |
26 كجم |
حجم عرقوب |
22×108 ملم |
قطر الاسطوانة |
75 ملم |
السكتة الدماغية المكبس |
70 ملم |
ضغط العمل |
0.4-0.63 ميجا باسكال |
تردد التأثير |
28 هرتز |
استهلاك الهواء |
47 |
القطر الداخلي لأنبوب الهواء |
19 ملم |
نطاق قطر ثقب الحفر |
30-45 ملم |
الحد الأقصى لعمق ثقب الحفر |
5 م |
|
|
|
|
|
|
|
|
|
|
|
|
يعمل مثقاب الصخور Y26 من خلال توزيع الهواء المضغوط الذي يدفع المكبس بحركة ترددية يمكن التحكم فيها، مما ينقل طاقة التأثير مباشرة إلى ساق الحفر بينما يقوم في نفس الوقت بتدوير فولاذ الحفر لإجراء قطع متسق. يدير نظام الصمام تدفق الهواء إلى جانبي الأسطوانة، مما يؤدي إلى إنشاء دورة تصادم تبلغ 28 هرتز تحافظ على سرعة الحفر عبر كثافات الصخور المختلفة. يدعم نظام التنظيف المتكامل حقن الهواء والماء لمنع الغبار أثناء عمليات الحفر الرطب، مما يلبي متطلبات السلامة القياسية في موقع العمل لحماية الجهاز التنفسي في بيئات التعدين والمحاجر.
يتم تشكيل الهيكل الرئيسي ومكونات الصدمات من سبائك الفولاذ المقسى، مع تطبيق المعالجة الحرارية على الأسطح المتآكلة بما في ذلك تجويف الأسطوانة، والمكبس، وجلبة ظرف الدوران. تحافظ الطوق المطروق الموجود على قضبان الحفر المدببة المتوافقة على موضع وجه الضرب المناسب للساق داخل المثقاب، مما يقلل من التآكل غير الضروري على كل من الأداة وفولاذ الحفر. تخضع جميع الوحدات لاختبار الضغط والتحقق من دورة التأثير قبل مغادرة منشأة الإنتاج، مع الاحتفاظ بسجلات القياس لكل دفعة إنتاج.
تدعم هذه الوحدة عمليات الحفر الأساسية عبر قطاعات صناعية متعددة:
عمليات المحاجر: حفر حفرة الانفجار لاستخراج الحجر الأبعاد والإنتاج الكلي
تطوير التعدين: حفر الوجه للعمليات الصغيرة تحت الأرض وإعداد منضدة المناجم السطحية
إنشاء البنية التحتية: حفر ثقب الصخور لتثبيت قطع السكك الحديدية وإعداد بوابة النفق
مشاريع الحفاظ على المياه: حفر الأساسات لبناء السدود وحفر الصخور في قناة الري
التكسير الثانوي: تحضير ثقب الحفر لعمليات التوصيل والريش في تقليل الصخور
تعمل الوحدة بفعالية في مساحات العمل الضيقة ويمكن نشرها لتطبيقات الحفر الصاعدة عندما تكون مدعومة بمعدات الحفر القياسية.
يستخدم Y26 قضبان حفر مدببة قياسية مقاس 22 × 108 مم، متوفرة بأطوال تتراوح من 0.6 متر إلى 3.6 متر مقاسة من الطوق إلى نهاية لقمة الحفر. يتفاعل قسم ظرف الظرف السداسي مع البطانات الدوارة القياسية، مما يسمح بالتوافق المتقاطع مع ملحقات حفر الصخور الشائعة من الشركات المصنعة للمعدات الكبرى. نحن نحتفظ بمخزون من جميع أجزاء التآكل بما في ذلك مجموعات الصمامات ومكونات المكبس ومجموعات الختم وبطانات ظرف الظرف لدعم التشغيل المستمر للمعدات. تعمل أبعاد المكونات العامة على تقليل متطلبات مخزون قطع الغيار للمؤسسات التي تدير أساطيل المعدات المختلطة عبر مواقع مشاريع متعددة.
تعمل منشأة الإنتاج لدينا وفقًا لأنظمة إدارة الجودة ISO 9001، مع إجراء عمليات تدقيق منتظمة في مصنع SGS للتحقق من عمليات الإنتاج ووثائق مصادر المواد. تتوفر وثائق الاعتماد لفرق المشتريات التجارية التي تتطلب سجلات تأهيل البائعين لعطاءات المشروع وعمليات الموافقة على سلسلة التوريد.
بالنسبة للوحدات الموجودة في المخزون، تتم معالجة التسليم خلال 15 يومًا من تأكيد الطلب. تتطلب طلبات الإنتاج الأكبر ما يصل إلى 30 يومًا للتصنيع والتحقق من الجودة. نحن ندعم ثلاث طرق لوجستية أساسية: الشحن البحري لـ 80% من الشحنات الدولية إلى أفريقيا وأمريكا الجنوبية والشرق الأوسط؛ النقل البري أو السكك الحديدية للبلدان المجاورة غير الساحلية؛ والشحن الجوي لطلبات قطع الغيار العاجلة. تتبع شروط الدفع إجراءات T/T القياسية، مع إيداع 30% مطلوب عند تأكيد الطلب ورصيد 70% مستحق قبل الشحن. تظل الأسعار مستقرة على مدار العام، مع تطبيق التعديلات فقط في حالات التقلبات الكبيرة في سعر صرف الدولار الأمريكي أو الزيادات المؤكدة في تكلفة المواد الخام.
|
|
يتطلب Y26 استهلاك هواء يبلغ 47 عند ضغط تشغيل يبلغ 0.63 ميجا باسكال. نوصي بضاغط بسعة إخراج لا تقل عن 3 م⊃3;/دقيقة للحفاظ على أداء ثابت، مع خرطوم هواء بقطر داخلي 19 مم لتقليل انخفاض الضغط عبر أطوال الخرطوم القياسية.
نحن نحتفظ بمخزون كامل لجميع مكونات التآكل وقطع الخدمة لطراز Y26، بما في ذلك الأختام والصمامات والمكابس ومكونات ظرف الظرف. يمكن شحن طلبات قطع الغيار مع طلبات المعدات الأصلية أو بشكل منفصل لمتطلبات الصيانة المستمرة.
نعم، يدعم Y26 تكوينات الحفر الجاف والرطب. يقبل توصيل مياه الحفر الرطب تركيبات خراطيم الصناعة القياسية لإخماد الغبار، وهي مطلوبة للتوافق مع معظم لوائح حماية الجهاز التنفسي في مواقع التعدين والبناء.
