YT27
| الكمية: | |
|---|---|

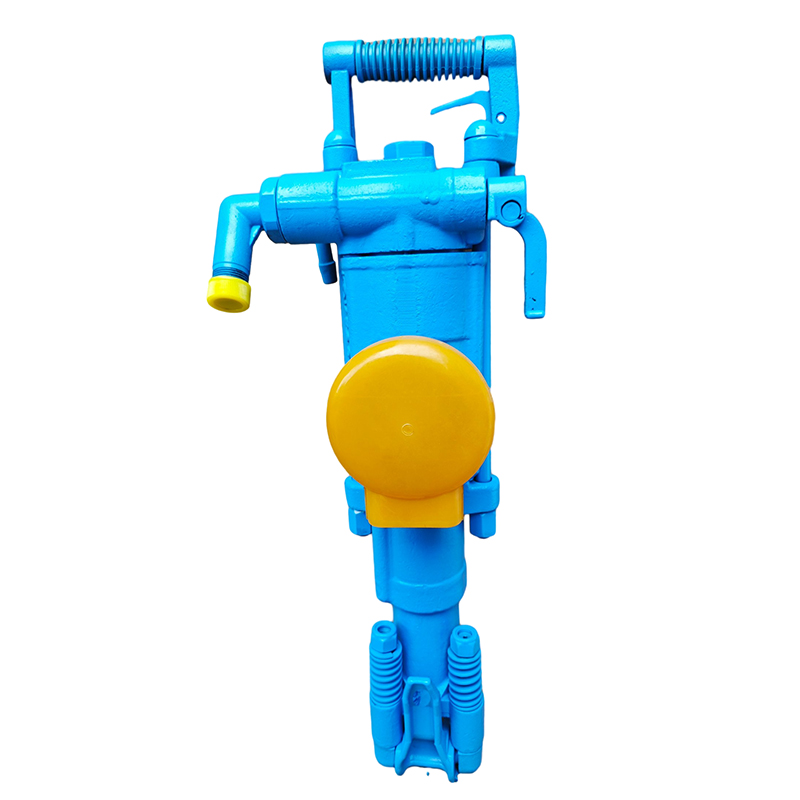

إن حفار الصخور ذو الساق الهوائية YT27 عبارة عن وحدة حفر هوائية خفيفة الوزن بوزن 27 كجم مصممة للحفر الرطب على الصخور المتوسطة إلى الصلبة، مع نطاق قطر البئر من 34 إلى 45 ملم. يتم نشره على نطاق واسع في مشاريع هندسة السكك الحديدية والطرق السريعة والطاقة الكهرومائية، بالإضافة إلى عمليات التعدين وحفر الأنفاق. تدمج الوحدة تنظيف حفرة الانفجار، وعزم الدوران العالي، والربط بين الهواء والماء، وآليات ساق الهواء سريعة العودة لدعم العمليات المبسطة في الموقع. لقد تم تصنيعها من قبل شركة Xianghe Kaituo Mining Machinery Co., Ltd.، مع الملحقات المطابقة الكاملة المتاحة لفرق المشتريات التجارية.
يوفر مثقاب الصخور الهوائي هذا وظيفة تنظيف قوية لفتحات الانفجار وعزم دوران عالي، مما يدعم تكسير الصخور بكفاءة وتكوين الثقوب في التكوينات الصخرية المتوسطة إلى الصلبة. إنها تعتمد هيكل صمام التحكم بالشفة لتوزيع الغاز، والذي يدعم الأداء المستقر أثناء دورات الحفر الممتدة. الوحدة مناسبة لعمليات حفر الصخور في المناجم واسعة النطاق ومشاريع الطرق، مع أقصى عمق للحفر يصل إلى 5 أمتار. ويتوافق تصميمها الهيكلي مع المتطلبات التشغيلية لمواقع البناء تحت الأرض وفي الهواء الطلق.
تم تجهيز المثقاب بربط الهواء والماء، وإرجاع سريع لساق الهواء، وآليات ضبط ضغط الهواء. يتم وضع جميع مقابض التحكم حول المقبض الرئيسي، مع تصميم هيكلي مدمج يدعم التشغيل المباشر. يتيح هيكل ربط الهواء والماء التحكم المنسق في إمداد الهواء والماء المضغوط، مما يبسط خطوات التشغيل في الموقع ويدعم التنفيذ المتسق للحفر الرطب. تعمل الساق الهوائية سريعة الإرجاع على تقليل وقت التوقف عن العمل أثناء تعديل الموضع واستبدال القضيب.
يتم تضمين غطاء عازل للصوت مع الوحدة، مما يقلل من ضوضاء العادم ويسمح باتجاه العادم القابل للتعديل. يساعد هذا التصميم على تحسين ظروف العمل في الموقع لمشغلي الحفر. تدعم الوحدة عمليات الحفر الرطب القياسية، مما يقلل من توليد الغبار أثناء عملية الحفر ويتوافق مع متطلبات سلامة البناء والمتطلبات البيئية في الموقع.
نموذج |
YT27 |
YT28 |
YT29A |
|---|---|---|---|
وزن |
27 كلغ |
26 كلغ |
26.5 كلغ |
طول |
668 ملم |
661 ملم |
659 ملم |
ضغط الهواء |
0.4-0.63 ميجا باسكال |
0.4-0.63 ميجا باسكال |
0.4-0.63 ميجا باسكال |
تردد التأثير |
≧39 هرتز |
≧37 هرتز |
≧39 هرتز |
استهلاك الهواء |
≦86 لتر/ثانية |
≦81 لتر/ثانية |
≦88 لتر/ثانية |
طاقة التأثير |
≧75ج |
≧70J |
≧78ج |
اسطوانة * السكتة الدماغية |
80 ملم * 60 ملم |
80 ملم * 60 ملم |
82 مم * 60 مم |
قطر أنبوب الهواء |
19 ملم |
25 ملم |
25 ملم |
البعد شانك |
22*108 مللي متر |
22*108 مللي متر |
22*108 مللي متر |
عمق الحفر |
5 م |
5 م |
5 م |
قطر بت |
34-45 ملم |
34-42 ملم |
34-45 ملم |
|
|
|
|
|
|
|
|
|
|
|
|
تم تصميم هذه السلسلة من أدوات حفر الصخور ذات الساق الهوائية للاستخدام في العديد من القطاعات الصناعية وقطاعات البنية التحتية. وتشمل مجالات التطبيق الرئيسية بناء السكك الحديدية، وهندسة الأنفاق، ومشاريع الطرق السريعة، والعمليات المعدنية، وتعدين الفحم، والحفاظ على المياه ومشاريع بناء الطاقة الكهرومائية. إن الهيكل الخفيف للوحدة وقدرة الحفر الرطب يجعلها قابلة للتكيف مع كل من عمليات التعدين تحت الأرض ومواقع إنشاء البنية التحتية في الهواء الطلق. يمكن لعملاء المؤسسات تحديد لقم الثقب وتكوينات الأرجل الهوائية المقابلة بناءً على ظروف صخور المشروع المحددة ومتطلبات البناء.
قبل البدء في أعمال الحفر، قم بفحص سلامة وتدوير جميع المكونات، بما في ذلك مثقاب الصخور، أو الدعامة، أو عربة حفر الصخور. قم بملء مواد التشحيم اللازمة، وتأكد من عدم وجود عائق في خطوط أنابيب الهواء والماء مع وصلات توصيل ثابتة. قم بإجراء فحص للسقف والجدار الجانبي بالقرب من سطح العمل لتحديد الصخور السائبة أو الحية والتعامل معها. بالنسبة لأسطح العمل غير المستوية، قم بتسوية موضع الثقب مسبقًا لمنع الانزلاق أو إزاحة الثقب أثناء الحفر.
الحفر الرطب مطلوب لجميع العمليات. الحفر الجاف ممنوع منعا باتا. أثناء التشغيل، قم بتشغيل مصدر المياه أولاً، ثم قم بتنشيط مصدر الهواء. عند إيقاف الحفر، قم بإيقاف إمداد الهواء أولاً، ثم قم بقطع إمداد المياه. ابدأ الحفر بسرعة منخفضة في البداية، وانتقل إلى الحفر بالسرعة الكاملة بعد وصول الحفرة إلى عمق معين. يجب على المشغلين عدم ارتداء القفازات أثناء أعمال الحفر. عند استخدام الساق الهوائية للحفر، حافظ على الوضعية والوضعية الصحيحة للوقوف؛ لا تستخدم وزن الجسم للضغط على المثقاب، ولا تقف أمام قضيب الحفر العامل لتجنب الإصابة بسبب كسر فولاذ الحفر.
في حالة حدوث صوت غير طبيعي أو تفريغ غير طبيعي للمياه أثناء الحفر، قم بإيقاف الماكينة للفحص وتحديد السبب والقضاء عليه قبل مواصلة الحفر. عند سحب مثقاب الصخور أو استبدال قضيب الحفر، قم بتشغيل المثقاب بسرعة منخفضة وانتبه إلى موضع فولاذ الحفر.
|
|
تعمل شركة Xianghe Kaituo Mining Machinery Co., Ltd. كمؤسسة موجهة نحو الإنتاج، مع توريد مباشر من المصنع للعملاء الصناعيين. يتوافق نظام إدارة الجودة الخاص بالشركة مع معايير GB/T19001-2016/ISO9001:2015، مع شهادة تغطي معالجة الفؤوس الهوائية، ومثاقب الصخور الهوائية، وحاقن زيت حفر الصخور. أكملت منشأة الإنتاج عمليات تدقيق مصنع SGS، برقم تقرير التدقيق QIP-ASI246873. تتوفر الملحقات المطابقة الكاملة للطلب، إلى جانب الدعم الفني لتطبيق المنتج. يتم توفير ترتيبات التسليم القياسية لأوامر الشراء التجارية، مع تأكيد جداول الإنتاج والشحن عند تقديم الطلب.
تم تصميم مثقاب الصخور ذو الساق الهوائية YT27 لحفر الآبار بأقطار تتراوح بين 34 مم و45 مم، مع أقصى عمق للحفر يصل إلى 5 أمتار. إنه مخصص للحفر الرطب على التكوينات الصخرية المتوسطة إلى الصلبة.
نعم، لقد تم تصميم جهاز حفر الصخور YT27 للحفر الرطب. وهي مجهزة بآلية ربط الهواء والماء لدعم التحكم المنسق في إمدادات المياه والهواء، ولا يسمح بالحفر الجاف حسب مواصفات التشغيل.
نعم، الملحقات المطابقة الكاملة لمثقاب الصخور YT27 متاحة للشراء بشكل منفصل. يمكن لعملاء المؤسسات التشاور مع فريق التوريد للحصول على نماذج وأسعار ملحقات محددة.
تم تصنيع المنتج وفقًا لنظام إدارة الجودة المتوافق مع ISO9001:2015، وقد اجتازت منشأة الإنتاج تدقيق مصنع SGS. وثائق الشهادات ذات الصلة متاحة للمراجعة عند الطلب.
