SL-80
| Quantité : | |
|---|---|

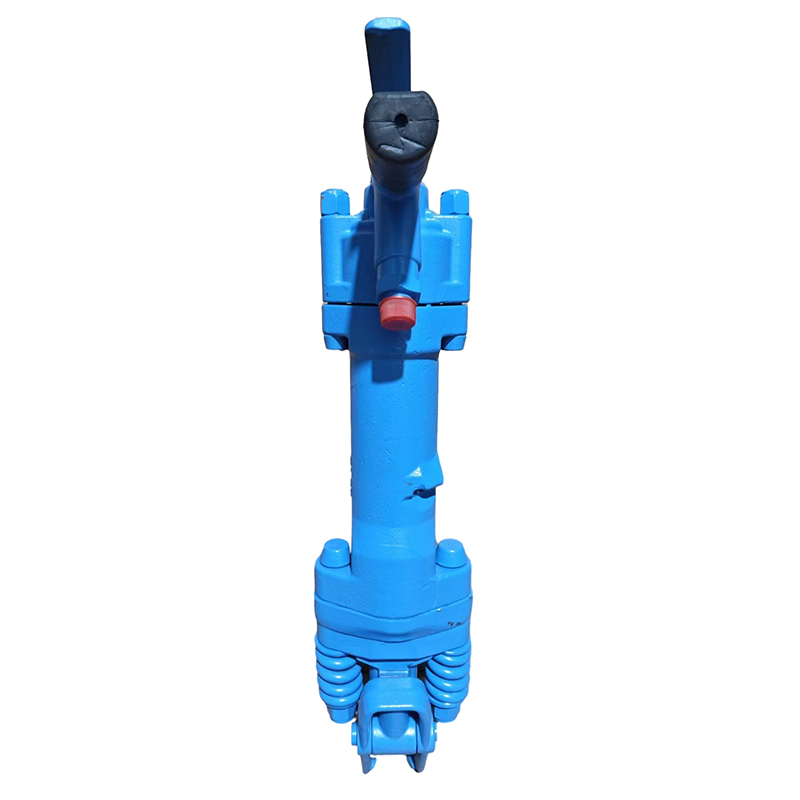

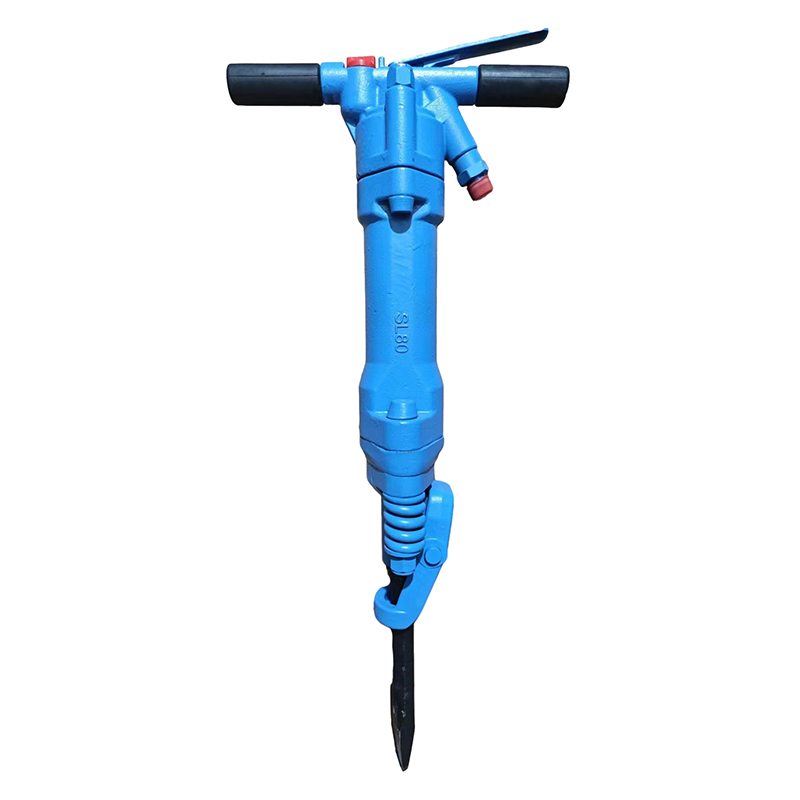

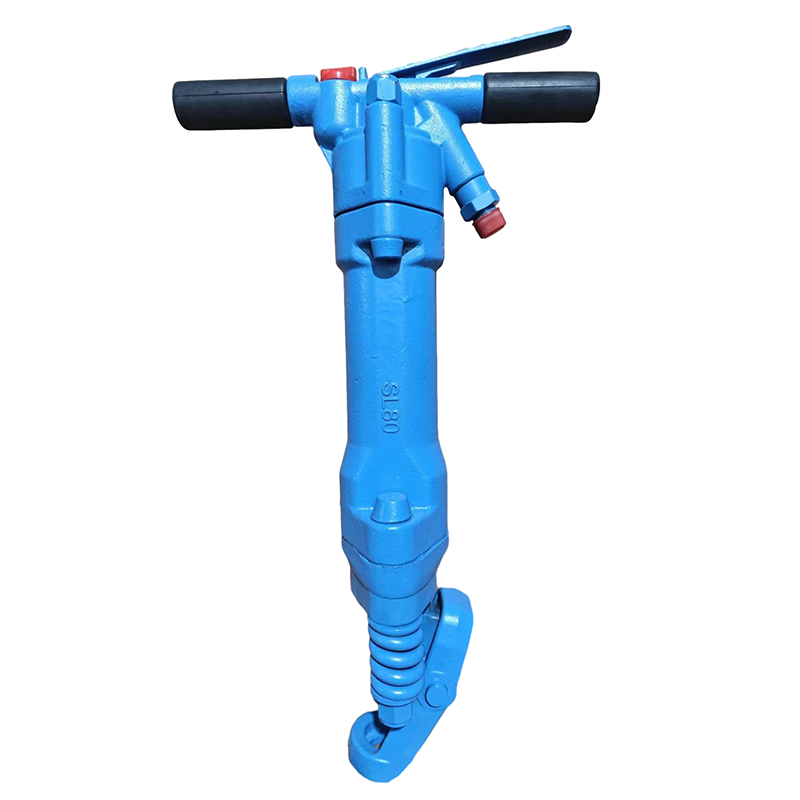

Conçu pour les opérations de construction de routes et de démolition de béton, le marteau pneumatique portatif SL-80 de Kaituo fournit une énergie d'impact constante pour briser le béton armé, l'asphalte et la roche mi-dure. Fabriqué dans une usine certifiée ISO 9001 avec des contrôles de qualité audités par SGS, cet outil pneumatique de 37 kg est doté d'une structure en acier allié forgé qui résiste à une utilisation intensive quotidienne sur les chantiers industriels. La conception simple de la vanne permet des changements rapides de burins et une maintenance sur site, réduisant ainsi les temps d'arrêt des équipements pour les équipes de construction et d'exploitation minière.
Paramètre |
Spécification |
|---|---|
Modèle |
SL-80 |
Diamètre du piston |
57 millimètres |
Course du piston |
189 millimètres |
Fréquence percussive |
18,3 Hz |
Poids net |
37kg |
Longueur totale |
733 millimètres |
Pression atmosphérique de travail |
0,63 MPa |
Diamètre intérieur du tube à air |
19 millimètres |
Spécification de l'outil |
R32×152 mm |
Connexion d'entrée d'air |
3/4 pouce |
Capacité du distributeur d'huile intégré |
30 ml |
Attestation |
ISO 9001, audit de production SGS |
|
|
|
|
|
|
|
|
|
|
|
Le marteau SL-80 fonctionne à l'air comprimé, en utilisant un système de distribution de valves éprouvé pour faire fonctionner le piston d'impact. L'air comprimé entre par le raccord d'entrée d'air arrière, en passant par le corps de valve qui dirige alternativement l'air vers les chambres supérieure et inférieure du cylindre. Ce mouvement alternatif du piston délivre 18,3 impacts par seconde sur la tige du burin, transférant l'énergie à travers la mèche de l'outil dans le matériau de travail.
Tous les principaux composants structurels sont forgés à partir d'acier allié, avec un traitement thermique appliqué aux surfaces d'usure, notamment l'alésage du cylindre, la face de frappe du piston et la bague avant. La conception de la poignée à quatre boulons répartit les charges de fonctionnement uniformément sur tout le corps, tandis que la bague avant amovible protège le cylindre principal de l'usure du burin et peut être remplacée sans démontage complet de l'outil. Le mécanisme de retenue du loquet forgé permet aux opérateurs de changer de burin en moins de 30 secondes sans outils spécialisés, permettant ainsi des transitions efficaces entre les différentes tâches de casse.
Un distributeur d'huile intégré de 30 ml lubrifie automatiquement l'ensemble piston et valve pendant le fonctionnement, réduisant ainsi l'usure des pièces mobiles lorsqu'elles sont connectées aux compresseurs d'air standard du site. La configuration à double poignée en D avec poignées en caoutchouc offre un contrôle stable à l'opérateur pendant les opérations de freinage vertical et horizontal.
Ce marteau pneumatique prend en charge une gamme d'applications industrielles dans les secteurs de la construction, des mines et de la maintenance municipale. Dans la construction et la réparation de routes, l'outil brise les chaussées en béton armé, enlève les couches d'asphalte et coupe les joints de dilatation à l'aide de burins appropriés. Les équipes de travaux de fondation utilisent le brise-béton pour enlever le béton lors de la rénovation des bâtiments et de la préparation des fondations, où le poids de 37 kg équilibre la puissance de rupture et la maniabilité dans les espaces confinés.
Les opérations minières déploient le SL-80 pour le bris de roche secondaire dans les passes à minerai et les points de soutirage, réduisant ainsi les matériaux surdimensionnés avant le concassage. Les équipes d'entretien municipales utilisent cet outil pour la réparation des trottoirs, le démantèlement des tranchées et les travaux de démolition d'urgence. L'outil fonctionne efficacement à des altitudes allant jusqu'à 3 000 mètres sans dégradation des performances, ce qui le rend adapté aux projets d'infrastructure dans les régions montagneuses.
Application |
Type de burin recommandé |
Taux de production typique |
|---|---|---|
Rupture du béton armé |
Burin à pointe moil |
1,2-1,8 m⊃3 ; par heure |
Enlèvement de la chaussée asphaltée |
Ciseau large |
2,0-3,0 m⊃2 ; par heure |
Brise-roche secondaire |
Burin plat |
0,8-1,2 m⊃3 ; par heure |
Travaux de tranchée |
Ciseau étroit |
1,5 à 2,5 mètres linéaires par heure |
Inauguration gelée |
Burin à pointe de diamant |
1,0-1,5 m⊃3 ; par heure |
Achats et services |
Détails |
|---|---|
Quantité minimum de commande |
1 unité pour les commandes d'échantillons, 10 unités pour les prix de gros |
Délai de livraison standard |
15 jours pour les unités en stock, 25 jours pour la production en vrac |
Conditions de paiement |
Dépôt de 30 % T/T, solde de 70 % avant expédition |
Période de garantie |
6 mois à compter de la date de livraison |
Emballage standard |
Caisse d'exportation de contreplaqué, 1 unité par caisse |
Méthodes d'expédition |
Fret maritime (80% des commandes export), routier/ferroviaire, aérien pour les pièces urgentes |
Disponibilité des pièces de rechange |
Ensembles de soupapes, pistons, bagues et joints en stock |
Validité du prix |
12 mois à compter du devis, sous réserve des ajustements du taux de change et du coût des matériaux |
L'assistance technique comprend des conseils sur le dimensionnement des compresseurs pour garantir un débit d'air approprié, une formation à la maintenance sur site pour les équipes d'exploitation et une assistance au dépannage par appel vidéo pour les clients internationaux. Toutes les unités sont testées en usine à une pression de fonctionnement de 0,63 MPa avant expédition, avec une fréquence d'impact vérifiée par rapport aux spécifications.
Le SL-80 nécessite un débit d'air minimum de 3,5 m³/min à une pression de service de 0,63 MPa. Pour un fonctionnement continu dans des environnements à haute température, un compresseur d'une capacité de 4,0 m³/min est recommandé pour maintenir des performances constantes. Le diamètre intérieur de la conduite d'air doit être d'au moins 19 mm pour éviter toute chute de pression.
Les burins standards disponibles comprennent une pointe moil, un burin plat, un burin à asphalte large, un burin à tranchée étroite et un burin à pointe diamantée. Tous les ciseaux utilisent la spécification de tige R32 × 152 mm, avec des longueurs de travail de 300 mm à 600 mm disponibles. Des géométries de burins personnalisées peuvent être produites pour des applications spéciales.
Le distributeur d'huile de 30 ml fournit environ 4 heures de fonctionnement continu avec de l'huile de forage standard. Les opérateurs doivent vérifier le niveau d'huile au début de chaque quart de travail et faire le plein lorsque le niveau descend en dessous du tiers de sa capacité. L’utilisation d’une huile pour outils pneumatiques ISO VG 100 est recommandée pour la plupart des températures de fonctionnement.
L'entretien quotidien comprend : la vidange de l'eau de la conduite d'air avant le raccordement, la vérification du niveau d'huile, l'inspection de l'usure du dispositif de retenue du burin et le serrage des quatre boulons du corps au couple spécifié. Après 50 heures de fonctionnement, la bague avant doit être inspectée pour déceler l'usure et l'ensemble de vanne doit être nettoyé.
Le SL-80 standard est conçu pour un fonctionnement à sec. Le bris sous-marin nécessite des modifications spécialisées, notamment des connexions de tuyaux d'échappement et des composants résistants à la corrosion. Contactez notre équipe d’ingénierie pour les configurations d’applications subaquatiques.
À une pression de service de 0,63 MPa, le SL-80 produit 112 dB(A) à 1 mètre de distance. Les opérateurs doivent porter des protections auditives conformément aux réglementations de sécurité industrielle. Des options de poignées anti-vibrations sont disponibles pour réduire l'exposition aux vibrations de l'opérateur pendant les quarts de travail prolongés.
